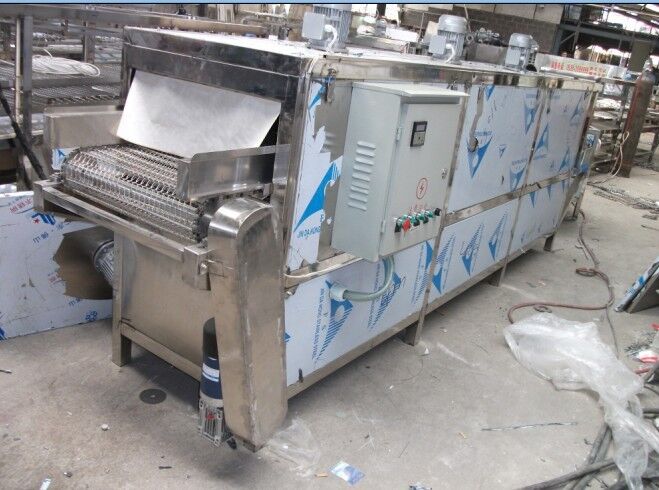

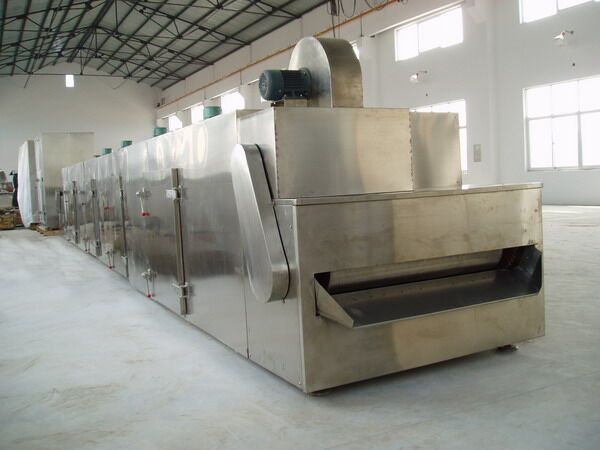

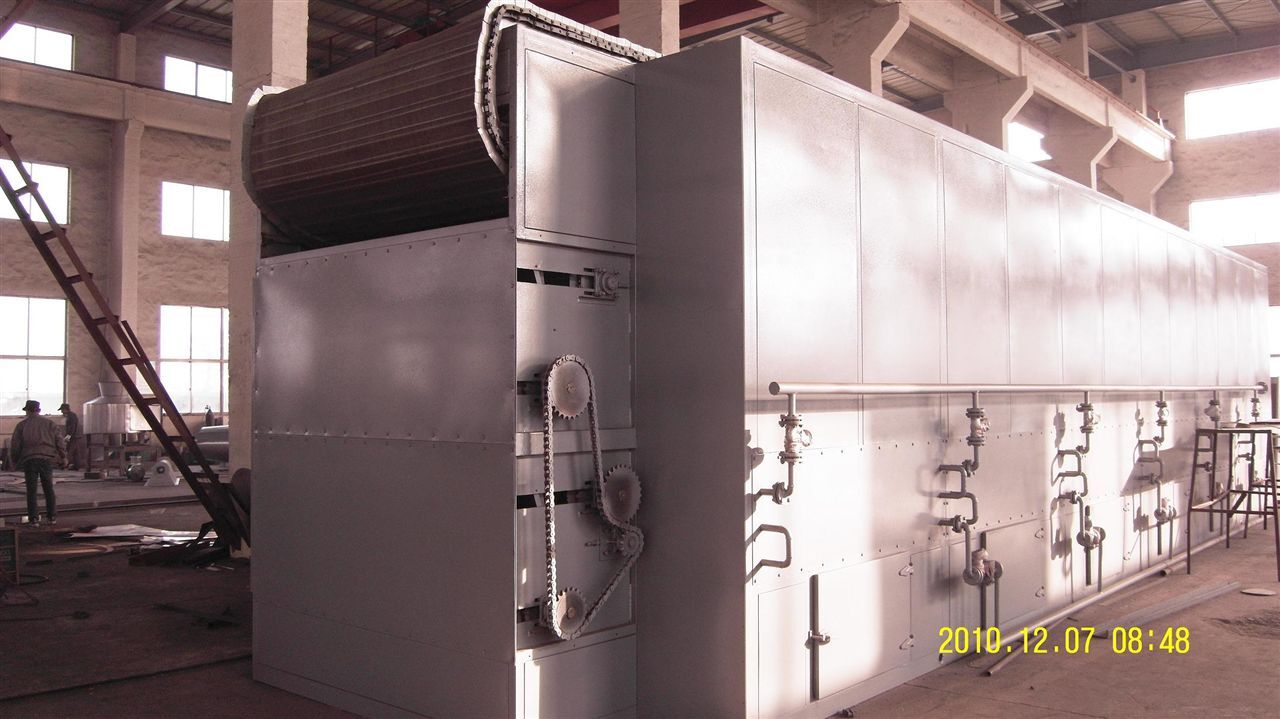

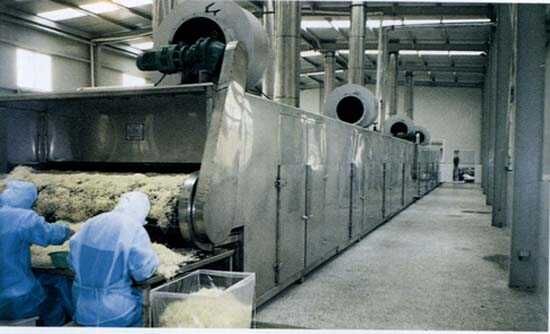

產品概述
DWF系列氣流噴射式帶式干燥機屬專用類帶式干燥設備，十分適用于透氣性差的物料干燥，典型的例如：紙漿干燥、涂膜布干燥、板材類干燥。
工作原理
工作時熱風以孔束流由上下同時噴向輸送帶上的物流，由于噴射氣速高達15m/s以上，故對流傳熱的膜極薄，傳熱系數大，干燥速度快，該設備用與不透氣類物料時，上面噴射氣流仍返回上面，下面噴出的氣流仍返回下面，在參與循環(huán)。對透氣性物料氣流束具有強穿透性及在物料內部的擴散性。使用熱源可以是蒸汽，電，熱風爐及燃油煙道氣等。
結構示意圖
技術參數
| 項目型號 | DWF-1.2×8 | DWF-1.2×10 | DWF-1.6×8 | DWF-1.8×10 | DWF-2×8 | DWF-2×10 |
| 干燥面積(m2) | 9.6 | 12 | 12.8 | 18 | 16 | 20 |
| 干燥段長× 寬(m) | 1.2×8 | 1.2×10 | 1.6×8 | 1.8×10 | 2×8 | 2×10 |
| 換熱面積(m2) | 230 | 330 | 400 | 800 | 1200 | 1800 |
| 使用溫度(℃) | 80-350 | |||||
| 干燥時間(h) | 0.2-1.2 可調 | |||||
| 網帶轉速(r/min) | 0~120r/min | |||||
| 傳動功率(kw) | 0.75kw | 0.75kw | 0.75kw | 1.5kw | 3kw | 5.5kw |
| 風機數量(臺) | 2 | 2 | 2 | 4 | 8 | 8 |
| 風機功率(kw) | 10.5kw | 10.5kw | 10.5kw | 30kw | 150kw | 150kw |
| 外形尺寸 長× 寬× 高( m) |
12×1.5×3.6 | 12×1.8×3.6 | 12×2.2×3.6 | 22×2.2×3.6 | 43×2.3×3.8 | 43×2.3×3.8 |
注：由于其專用性, 在設計時，根據物料性質、設備的熱風溫度、循環(huán)氣體量、濕度、氣體速度及氣體流束形式不為大多數物料所通用, 實際差別很大。因此, 用戶在訂貨時, 應與本廠技術人員作詳細的技術交流, 以便作出合理的設計方案, 促使我們的設備性能更好, 為用戶產生的效益更好。
